Väestönsuojaläpiviennit S1-luokan suojien saneeraukseen
Väestönsuojanläpiviennit ovat olleet harmaa alue ja hieman ongelmallinen esimerkiksi asuintalojen linjasaneerauksen yhteydessä. Usein talosuoja toimii normaalioloissa irtaimistovarastona, minkä vuoksi palo-osastointivaatimus on muita tiloja korkeampi. Lisäksi väestönsuojaan liittyy omat vaatimuksensa painetiiveyden ja rakenteellisten seikkojen osalta (Valtioneuvoston asetus väestönsuojan laitteista ja varusteista 409/2011).
Olemme pyrkineet tuomaan markkinoille kompromissin, joka vastaisi vaatimuksiin, mutta olisi kuitenkin niin kooltaan kuin kustannuksiltaan kohtuullinen.

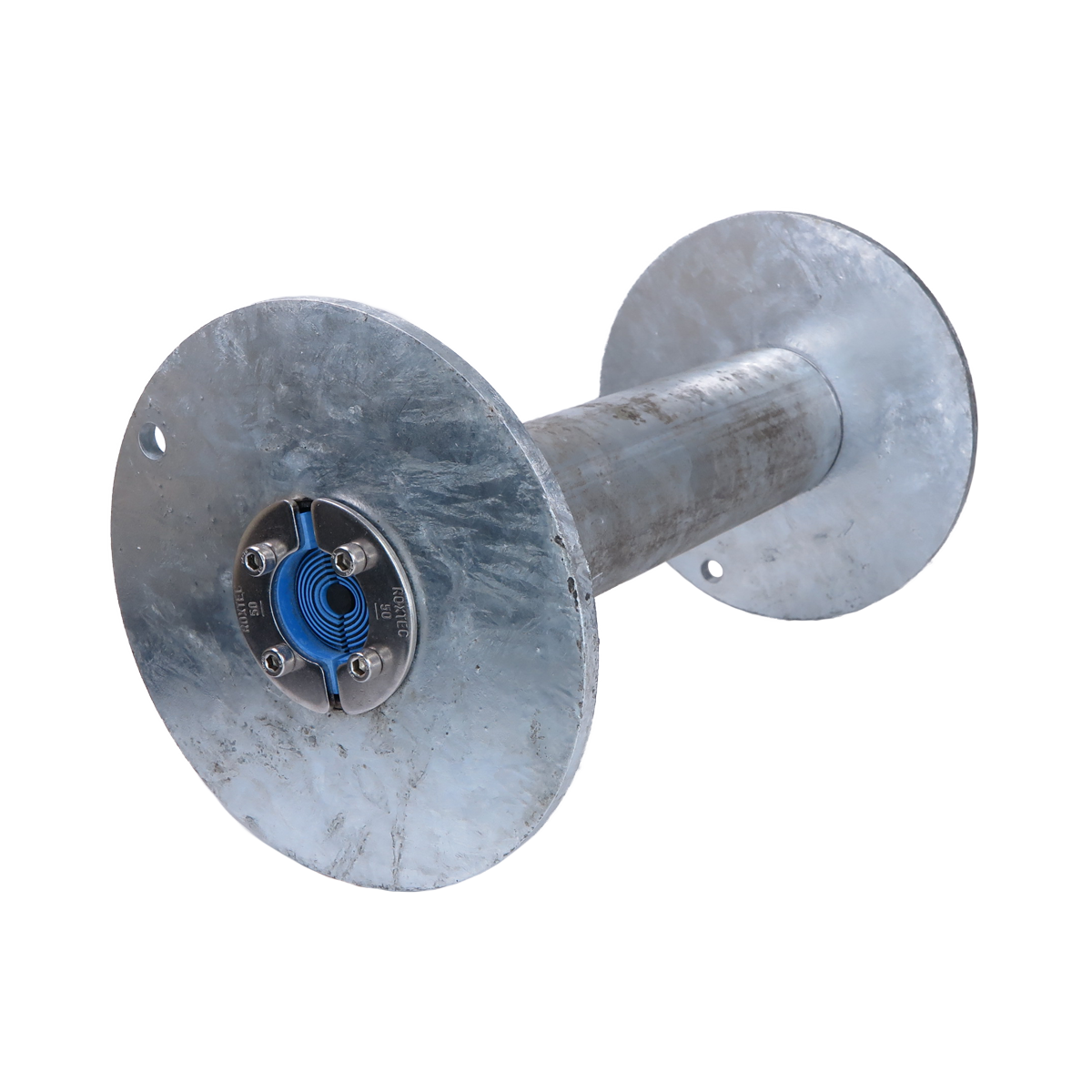

Ratkaisu perustuu ulkosilta osin Temet Oy:n saneerausläpiviennin teräsholkkiin, jota on Sewatekilla muokattu hieman asentamisen helpottamiseksi. Varsinainen tiiveys aikaan saadaan Roxtec Oy:n palo- ja paineluokitelluilla RS- ja R-tiivisteillä. RS-tiivisteet soveltuvat yksittäiselle putkelle tai kaapelille ja R-kehys useammalle pienelle kaapelille. Pienemmän tuotekoon asentaminen porareikään onnistuu myös ilman juotosvalua.
Tuotekoot
Rakenteen paksuus 275 – 320 mm.
VSS 25 -läpivienti
– Roxtec RS 25 -tiiviste (kaapelin halkaisija 0* + 3,6 – 12 mm) ja Temet SAN NS 25 -holkki
Temet SAN NS 25 -holkin asentaminen vaatii Ø 40 – 43 mm porareiän
VSS 50 -läpivienti
Vaihtoehdot:
– Roxtec RS 50 -tiiviste (kaapelin halkaisija 0* + 8-30 mm) ja Temet SAN NS 50 -holkki
– Roxtec R 50 -tiiviste ja 4 x RM 15 -moduuli (4 kaapelia, halkaisija 0* + 3,0-11,0 mm) ja Temet SAN NS 50 -holkki
– Roxtec R 50 -tiiviste ja 1 x RM 30 -moduuli (1 kaapeli, halkaisija 0* + 10,0-25,0 mm) ja Temet SAN NS 50 -holkki
Temet SAN NS 50 -holkin asentaminen vaatii Ø 70 – 80 mm porareiän
Tuotekelpoisuus
Ratkaisu perustuu Temet- ja Roxtec-tuotteiden testituloksiin ja sertifikaatteihin:
- TEMET-holkki: Eurofins-tuotesertifikaatti C-0647-06
- Roxtec-tiivisteiden paloluokitus: RS-tiiviste: ETA-19/0155 ja R-kehys/RM-moduulit: ETA-19/0584
- Roxtec-tuotteiden painetestiraportit (300 kPa): RTE1989/02 (VTT) sekä EUFI29-25004012-T1/EN (Eurofins)
