Palokatkomansetti metalli- ja muoviputken liitoskohtaan
Muunnosmansettimme on tarkoitettu tilanteeseen, jossa joudutaan yhdistämään metalli- ja muoviputkia, tyypillisimmin valurauta- ja muoviviemäreitä. Perinteinen ratkaisu on ollut rakentaa liitoskohtaan kipsilevykotelo ja kiinnittää palokatkomansetti koteloon. Muunnosmansetilla säästetään niin työaikaa kuin tilaa.
Mansetti asennetaan siten, että paisuva palonauha on heti liitospannan jälkeen muoviputken päällä. Mansetti voidaan propata rakenteeseen tai kiinnittää oikein kannakoituun metalliviemäriin tuotteen mukana tulevalla kiinnityspannalla. Huomioi, että
– mansetti on muoviputken päällä aivan kiinni liitospannassa, mutta ei kuitenkaan tämän päällä
– mansetti on helpoin suoraan putkiosaan. Tästä on syytä keskustella etukäteen putkiurakoitsijan kanssa.
– rakenteen läpi mahdollisesti menevä metalliputki sekä siihen liittyvä muoviputki ovat paloteknisesti samaa kokonaisuutta. Tämä tarkoittaa sitä, että vaikka muunnosmansetti sulkee putken palotilanteessa, tulee lämmönjohtuminen rakenteen läpi estää eristämällä metalliputki detaljipiirustustemme mukaisesti. Tuotekoot putkille Ø 50-160 mm, asennus sallittu myös muoviputken muhvin päälle (ks. sallitut dB-putket/seinämävahvuudet).
Huomioi, että mansetin paisuvaa osaa ei saa asentaa metalliputken päälle.

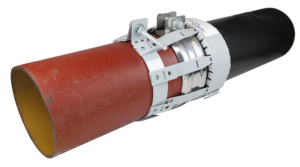

Muunnosmansetti kahden suoran putken liitoskohdassa
Tuote | Läpivietävä putki (mm) | Mansetin halkaisija n. (mm) | Mansetin korkeus | Kiinnikkeen pituus (mm) |
C 50x | 50 (32*) | 70 | 45 | 149 |
C 75x | 75 (50*) | 90 | 45 | 149 |
C 90x | 75 (75*) | 108 | 45 | 149 |
C 110x | 110 | 130 | 45 | 149 |
C 130x | 130 (110*) | 148 | 45 | 149 |
C 160x | 160 | 190 | 45 | 149 |
C 200x | 200 | 235 | 45 | 149 |
* Muoviviemärin muhvin päälle | ||||
Katso animaatio muunnosmansetin asentamisesta
Mihin Muunnosmansettia tarvitaan?
Muunnosmansettia tarvitaan, kun metalliputki lävistää palo-osastoivan rakenteen ja vaihtuu jossain kohdassa palo-osaston sisällä muoviputkeksi. Tyypillisiä tapauksia ovat esimerkiksi vanhat valurautaviemärit, jotka osin jätetään paikoilleen ja osin korvataan uudella muoviputkella.
Miten muuten voidaan ratkaista putkimateriaalivaihdoksen palokatko?
Varsinkin aikaisemmin oli tyypillistä rakentaa liitoskohtaan jonkinlainen kipsilevykotelo ja kiinnittää palomansetti sitten koteloon muoviputken puolelle. Ratkaisu on usein melko työläs sekä tilaavievä.
